BEACON MACHINE EPS209: Настольный метрологический стенд прецизионного микродозирования и калибровки форсунок Common Rail

Описание и метрологические возможности стенда EPS209

Современные жесткие экологические стандарты требуют, чтобы цикловая подача дизельного топлива анализировалась с точностью до долей кубического миллиметра. Высокоточный калибратор расхода BEACON MACHINE EPS209 использует передовую цифровую архитектуру измерения микропотоков для непрерывного контроля этих минимальных объемных колебаний. При оснащении компактной диагностической лаборатории выбор настольных метрологических приборов для гидродинамических исследований наглядно доказывает, как миниатюрные цифровые датчики расхода вытеснили громоздкие механические мензурки, обеспечивая эталонную точность в ультракомпактном корпусе без малейшей потери достоверности данных.

Эксплуатационная безопасность и прецизионная точность электроизмерений неразрывно связаны при испытаниях под экстремальным давлением до 2400 бар. Этот испытательный модуль оценки индуктивности соленоидов оснащен откидным бронированным акриловым защитным экраном, надежно защищающим мастера от аэрозольного распыла топлива под высоким давлением и одновременно замеряющим точную электромагнитную задержку срабатывания катушки. В отличие от тяжелых механических комплексов проверки распредвалов, имитирующих механические толкатели насос-секций, данный настольный прибор всецело сфокусирован на мгновенном электронном отклике внутреннего анкера и скорости подъема иглы.

Кроме того, детальный анализ предвпрыска (Pilot) и послевпрыска (Post-injection) требует высокой производительности обработки цифровых сигналов. Работая как непрерывная настольная система эмуляции пьезоэлектрического сгорания, материнская плата стенда безупречно улавливает микросекундные модуляции ширины импульса. Для глубокого понимания физики скоростных процессов впрыска наше техническое руководство по физике пьезоэлектрического микродозирования и времени задержки разъясняет, как калиброванные всплески напряжения напрямую определяют скорость перемещения иглы распылителя и последующую равномерность распределения топлива по цилиндрам.

Стенд BEACON MACHINE EPS209 поддерживает тестирование и высокоточное кодирование форсунок Bosch CRI / CRIN (0445110646, 0445110418, 0445120153, 0445116059 Piezo), Denso G3 / G4 i-ART (23670-0E020, 295050-0180), Delphi DFI (28342997, 28231014, 28348371) и Continental / VDO (A2C59517051). Оборудование генерирует коды коррекции: Bosch IMA / EMA, Delphi C2i / C3i, Denso QR-код и VDO IIC. Стенд оптимизирован для дизельных двигателей Toyota 1GD-FTV (2.8L) / 2GD-FTV, Cummins ISF 2.8 / ISB 6.7, Mercedes-Benz OM651 / OM642, Volkswagen 2.0 / 3.0 TDI и ЗМЗ-51432 на автомобилях Toyota Land Cruiser Prado 150, Hilux, ГАЗель NEXT, КАМАЗ-5490, УАЗ Патриот и Mercedes Sprinter. Прибор полностью устраняет сбои микродоз предвпрыска, детонационный звон при разгоне, задержку срабатывания электромагнитного клапана, перелив в обратку, троение мотора и стирает системные ошибки P0200, P0191, P0263.

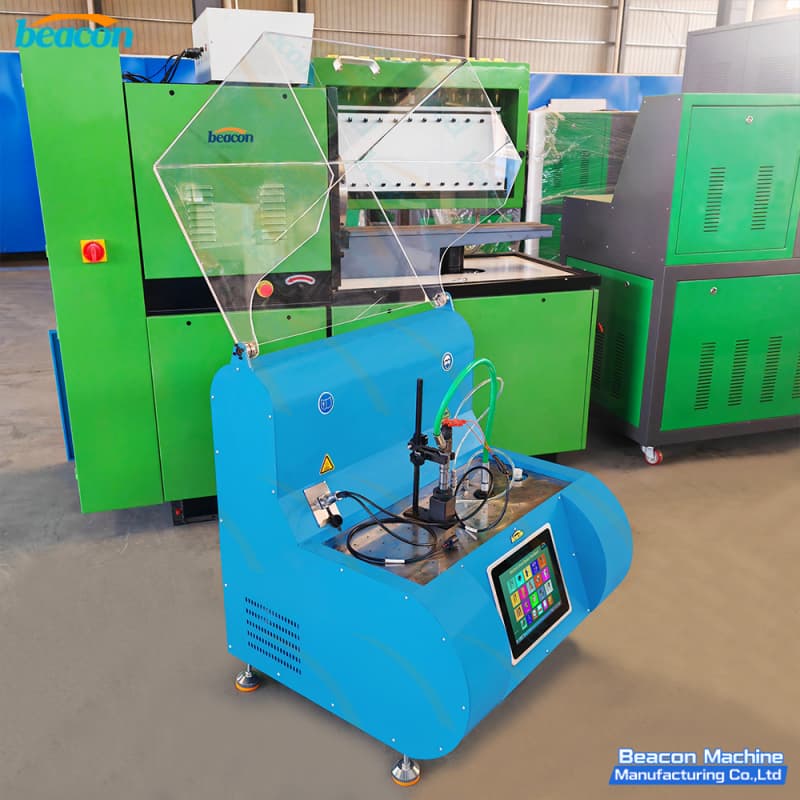

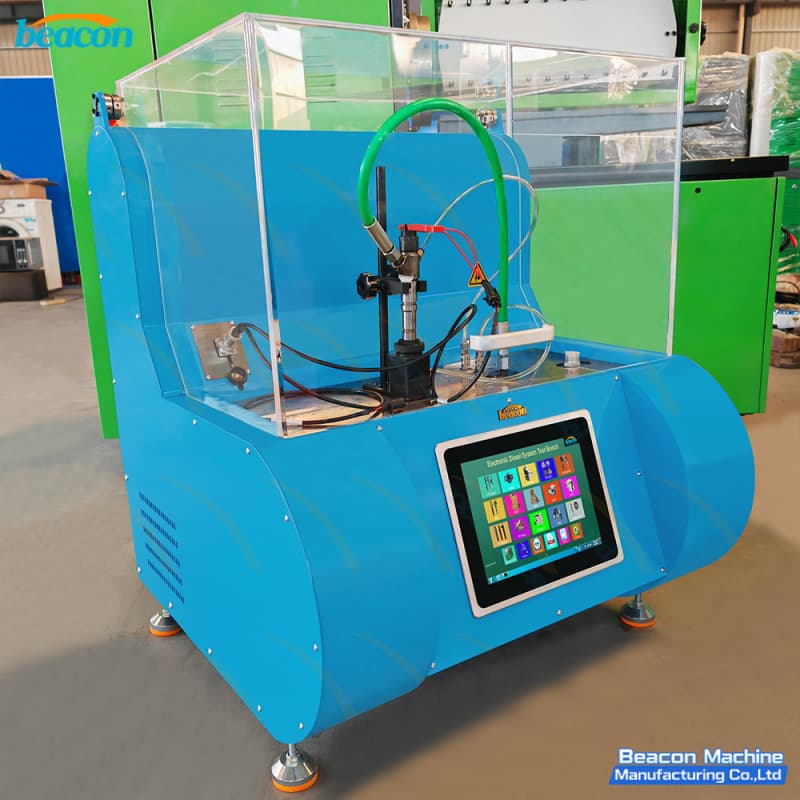

Фотогалерея настольного стенда EPS209

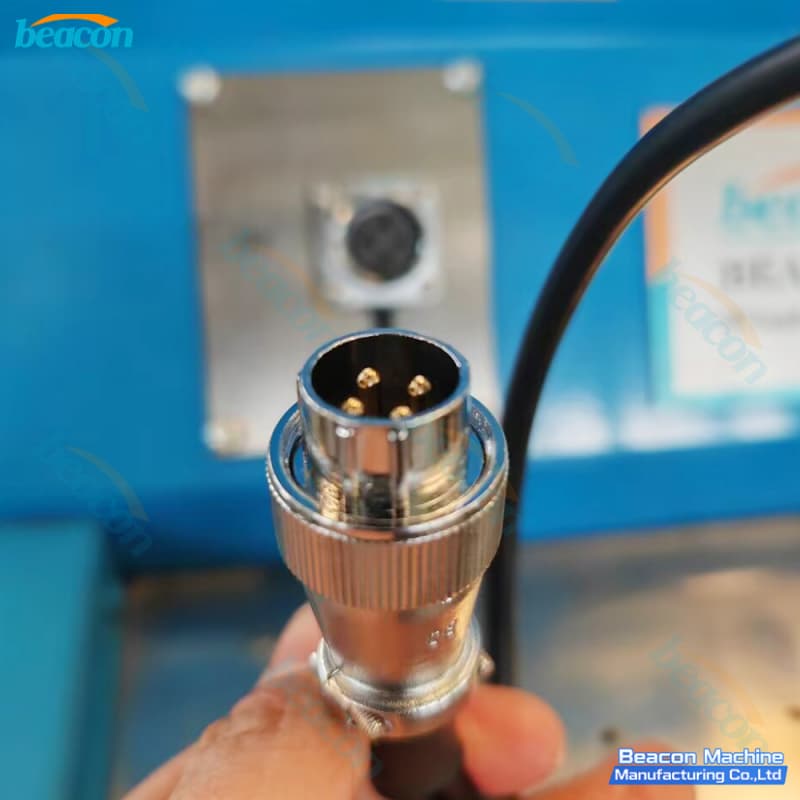

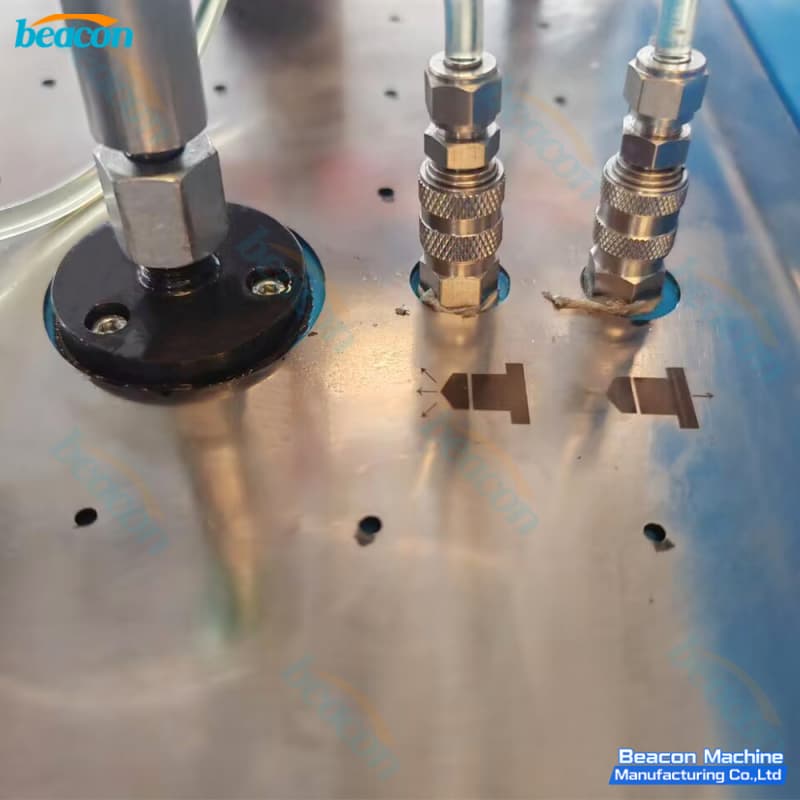

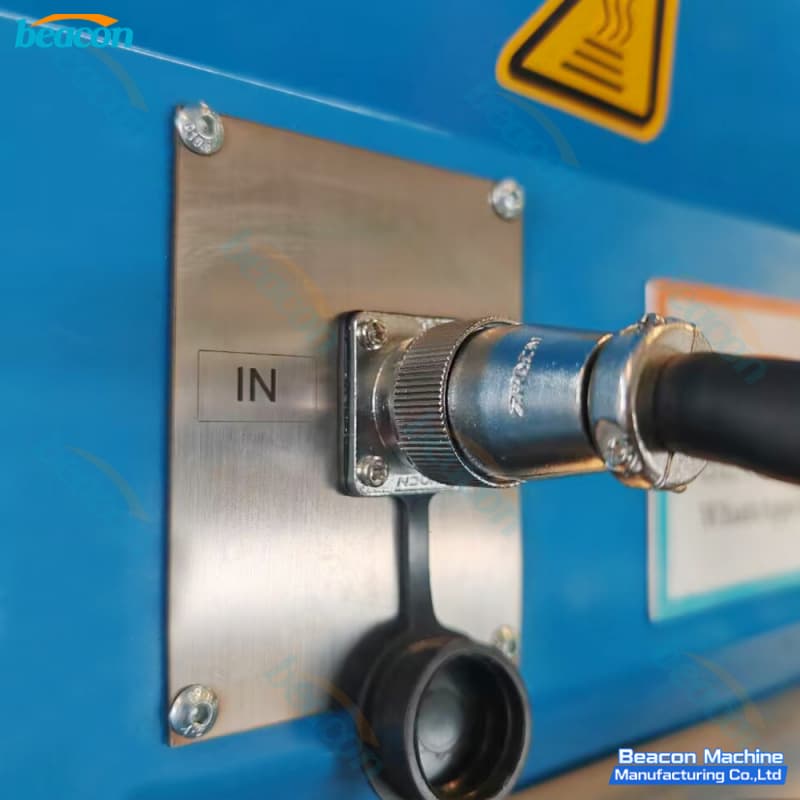

Детальные фотографии узлов и сенсорного экрана стенда EPS209

Технические и сервисные преимущества испытательного стенда BEACON MACHINE EPS209

• • Прецизионная метрология микродозирования (дискретность 0.05 мм³):            Ультрачувствительный цифровой датчик расхода мгновенно улавливает минимальные дозы подачи топлива на предвпрыске (Pilot Injection), что критически важно для настройки современных форсунок Denso i-ART (23670-0E020) и Bosch Piezo (0445116059), предотвращая жесткий металлический стук двигателя под нагрузкой.

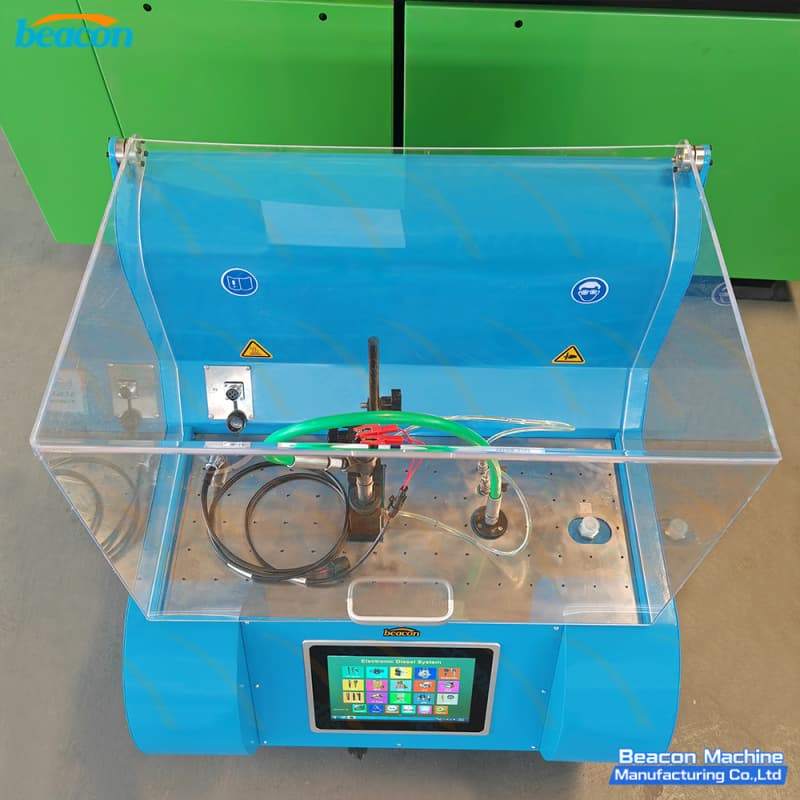

• • Бронированный акриловый колпак с автоматической защитой:            Прозрачный ударопрочный защитный кожух полностью закрывает рабочую зону распыла, исключая разбрызгивание токсичного масляного тумана в помещении и защищая диагноста от струи высокого давления до 2400 бар благодаря концевому микровыключателю безопасности.

• • Анализ электромагнитной индуктивности и времени задержки отклика (BIP):            Станок аппаратно измеряет индуктивность катушки соленоида и фактическое время запаздывания отклика якоря форсунки. Это выявляет скрытые межвитковые микрозамыкания и механическое подклинивание запорного клапана, которые не фиксируются стандартными мультиметрами.

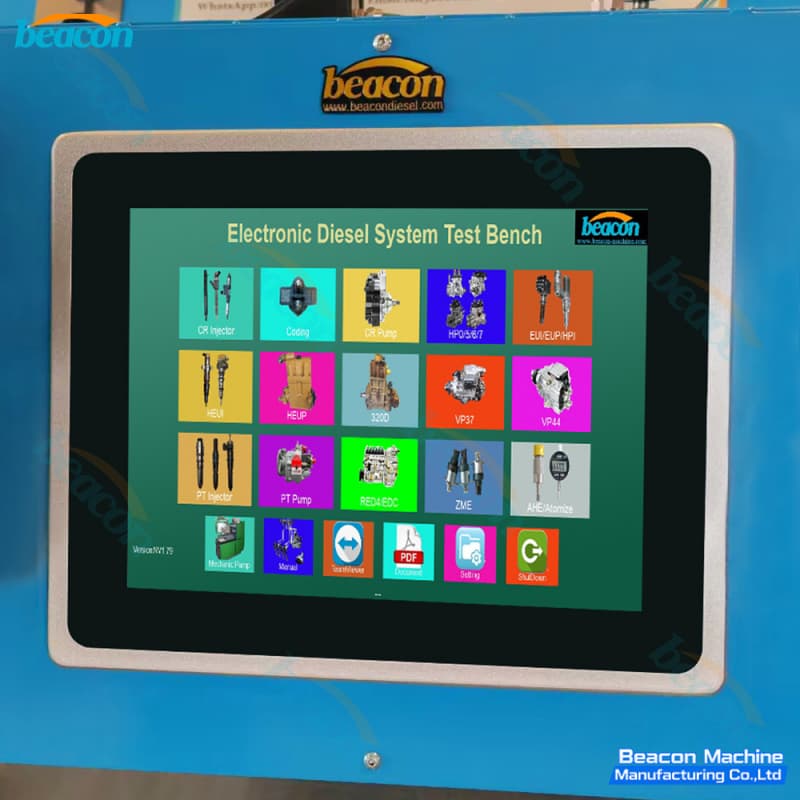

• • Встроенный емкостный сенсорный экран с дружественным интерфейсом:            Яркий цветной экран промышленного исполнения интегрирован в монолитную переднюю панель корпуса стенда, обеспечивая быстрое переключение тестовых этапов в одно касание без необходимости использования внешней мыши и клавиатуры.

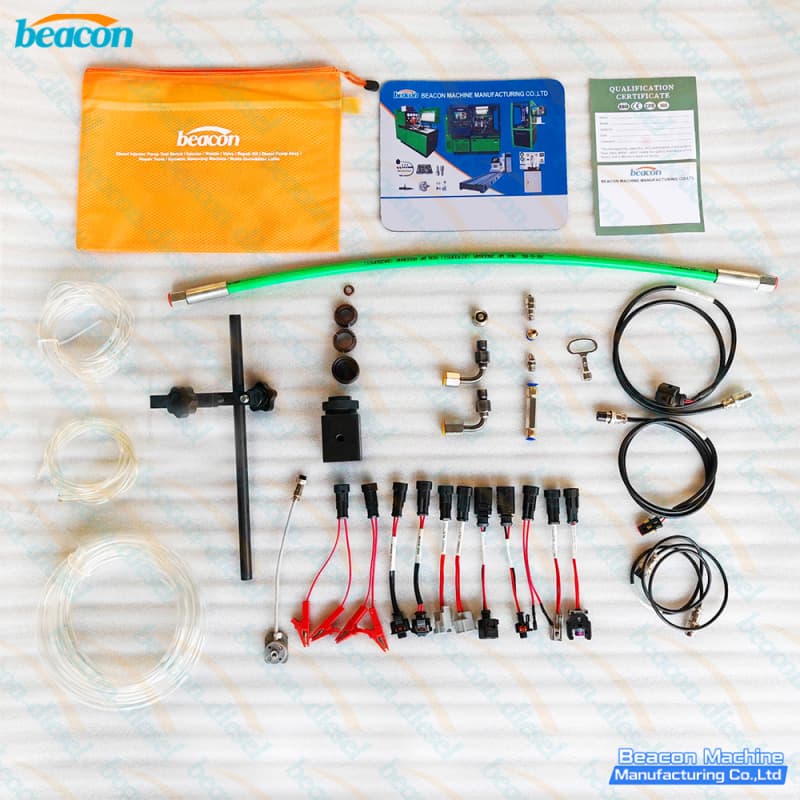

• • Сервисная комплектация и заводская гарантия BEACON MACHINE:            В комплект включены высоконапорные шланги, быстросъемные переходники под легковые и грузовые инжекторы, регулярное бесплатное обновление базы калибровочных тест-планов и официальная заводская гарантия с технической поддержкой дизельных инженеров.
